그루브 vs. 깊은 그루브 볼 베어링 : 주요 차이 및 응용 프로그램

I. 소개

A. 그루브 및 깊은 그루브 볼 베어링을 간단히 정의하십시오

그루브 볼 베어링 깊은 그루브 볼 베어링으로도 알려진 것은 기계 응용 분야에 사용되는 가장 일반적인 유형의 베어링 중 하나입니다. 이 베어링은 내부 경주, 외부 경주 및 회전하는 볼로 구성되어 부드러운 회전 운동을 제공합니다. "그루브"는 더 높은 하중을 수용하고 더 부드러운 움직임을 제공하는 디자인의 더 깊은 경마장을 나타냅니다.

특히 딥 그루브 볼 베어링은 더 깊은 경마장으로 설계되어 볼이 레이스와 더 많은 접촉을 유지할 수 있도록하여 특히 방사형 하중에서 더 나은 하중 처리와 더 안정적인 작동으로 이어집니다. 이 디자인은 광범위한 애플리케이션을 위해 다재다능합니다.

B. 차이를 이해하는 것의 중요성을 강조하십시오

그루브 (딥 그루브) 볼 베어링과 원통형 롤러 베어링과 같은 기타 유형의 차이점을 이해하는 것은 특정 응용 분야에 대한 올바른 베어링을 선택하는 데 중요합니다. 올바른 베어링 유형을 선택하면 전기 모터의 고속 운영에서 기계의 중대한 용도에 이르기까지 기계의 성능, 수명 및 효율성에 영향을 줄 수 있습니다. 각 유형의 특정 장점과 한계를 인식함으로써 엔지니어는 설계의 신뢰성과 비용 효율성에 기여하는보다 정보에 근거한 결정을 내릴 수 있습니다.

II. 깊은 그루브 볼 베어링

A. 설계와 구조를 설명하십시오

딥 그루브 볼 베어링은 가장 간단하고 다재다능한 베어링 디자인 중 하나입니다. 기본 구조는 세 가지 주요 구성 요소로 구성됩니다.

1. 내부 경주 : 샤프트에 맞는 내부 링.
2. 외부 경주 : 하우징에 맞는 외부 링.
3. 불알 : 내부와 외부 경주 사이에 굴리는 강철 또는 세라믹 볼 세트.

딥 그루브 볼 베어링의 raceway (그루브)는 표준 볼 베어링보다 더 깊게 설계되었습니다. 이 더 깊은 그루브는 공과 경주 사이에 더 큰 접촉을 가능하게하여 하중 용량을 증가시키고 안정성을 향상시킵니다. 그루브는 일반적으로 원형이므로 회전 중 마찰을 줄이는 데 도움이됩니다.

딥 그루브 볼 베어링은 일반적으로 흙, 수분 및 기타 오염 물질로부터 공을 보호하여 오래 지속되는 성능을 보장하기 위해 차폐 또는 밀봉되어 있습니다. 2 열 및 3 열 디자인도 사용할 수 있지만 가장 일반적으로 하나의 크기로 제공되며 가장 일반적으로 단일 줄 품종입니다.

B. 하중 용량 논의 (방사형 및 축)

딥 그루브 볼 베어링의 하중 용량은 주로 방사형이지만 축 방향 (스러스트) 하중을 처리하는 능력도 포함됩니다.

• 방사형 하중 용량 : 이것은 샤프트에 수직 인 하중을지지하는 베어링의 능력입니다. 딥 그루브 볼 베어링은 크기에 대한 방사형 하중 용량이 우수하며 적당한 방사형 하중을 쉽게 처리 할 수 ​​있습니다. 베어링이 더 큰 볼 크기로 설계 될 때 방사형 하중 용량은 일반적으로 더 높습니다.

• 축 방향 하중 용량 : 각도 접촉 베어링과 달리 깊은 그루브 볼 베어링은 축 방향 하중 (샤프트와 평행 한 하중)을 처리 할 수 ​​있지만 용량은 비교적 낮습니다. 공이 각도 접촉 설계에서와 같이 특정 각도로 레이스와 직접 접촉하지 않기 때문에 축 하중 용량은 제한됩니다.

로드 용량 비교 (예) :

C. 일반적인 응용 분야 (전기 모터, 펌프)

딥 그루브 볼 베어링은 다양한 응용 분야에서 다양한 응용 분야에서 널리 사용됩니다. 일부 일반적인 응용 프로그램에는 다음이 포함됩니다.

• 전기 모터 : 방사형 및 축 하중을 모두 처리 할 수있는 다양성과 능력은 깊은 그루브 볼 베어링이 전기 모터에 이상적이며 매끄럽고 연속적인 작동이 필요합니다.
• 슬리퍼 : 원심 펌프에서 깊은 그루브 볼 베어링은 회전 샤프트를 지원하면서 적당한 축 방향 및 방사형 하중을 처리합니다.
• 가전 ​​제품 : 팬, 세탁기 및 부드러운 회전이 필요한 기타 가전 제품은 심해 그루브 볼 베어링의 특성으로부터 이점을 얻습니다.
• 자동차 응용 프로그램 : 차량의 발전기, 휠 및 기타 회전 부품은 종종 신뢰성을 위해 깊은 그루브 볼 베어링에 의존합니다.

D. 장점 : 다양성, 고속 기능, 유지 보수가 적습니다

딥 그루브 볼 베어링은 몇 가지 주요 장점을 제공합니다.

1. 다재 :이 베어링은 광장 및 중간 부하 시스템을 포함하여 광범위한 응용 분야에서 사용할 수 있습니다. 그들의 단순한 디자인은 다양한 산업에 적응할 수있게합니다.
2. 고속 기능 : 딥 그루브 볼 베어링은 최소한의 마찰로 고속 회전 할 수 있습니다. 이를 통해 고속으로 작동하는 전기 모터 및 기계에 사용하기에 적합합니다.
3. 유지 보수가 적습니다 : 밀봉 또는 차폐 디자인으로 인해 딥 그루브 볼 베어링은 최소한의 유지 보수가 필요하며 적절한 조건에서 제대로 사용하면 수명이 길어질 수 있습니다.

E. 단점 : 각도 접촉 베어링에 비해 축 방향 하중 용량이 낮습니다.

그들의 장점에도 불구하고 Deep Groove 볼 베어링은 다음과 같습니다.

1. 축 방향 하중 용량 : 중간 정도의 축 방향 하중을 처리 할 수는 있지만 이러한 하중을 관리하는 능력은 각도 접촉 베어링보다 적습니다. 추력 베어링과 같이 축 방향 하중이 더 중요한 응용 분야에서는 딥 그루브 볼 베어링이 최선의 선택이 아닐 수 있습니다.
2. 중장비 응용 프로그램이 제한되어 있습니다 : 중장기와 같은 매우 높은 하중 부유 용량에는 적합하지 않으므로 더 강한 응력을 견딜 수있는 베어링이 필요합니다.

III. 그루브 롤러 베어링 (원통형 롤러 베어링)

A. 설계와 구조를 설명하십시오 of Cylindrical Roller Bearings

원통형 롤러 베어링은 방사형 하중을 운반하도록 설계되었으며 두 raceways (내부 및 외부 링) 사이에 배치 된 원통형 롤러로 구성됩니다. 구형 볼을 사용하는 볼 베어링과 달리 원통형 롤러 베어링은 raceways와 직접 접촉하는 롤러를 사용하여 베어링의 하중 운반 용량을 증가시킵니다.

원통형 롤러 베어링의 주요 구성 요소는 다음과 같습니다.

1. 내부 경주 : 샤프트에 맞는 내부 링.
2. 외부 경주 : 하우징에 맞는 외부 링.
3. 롤러 : raceways와 접촉하고 볼보다 무거운 방사형 하중을 운반 할 수있는 원통형 롤러.
4. 케이지 또는 스페이서 :이 구성 요소는 롤러를 분리하여 균등하게 간격을 유지하고 직접 접촉을 방지하여 마찰을 증가시킬 수 있습니다.

원통형 롤러 베어링은 일반적으로 단일 줄과 멀티 랑 디자인으로 제공되며 단일 줄 디자인이 가장 일반적입니다. 롤러는 단일 행으로 정렬되지만 멀티 로우 구성은 추가로드 베어링 용량을 제공 할 수 있으며, 이는 중단 적용에 유용합니다.

B. 하중 용량 논의 (주로 방사형)

원통형 롤러 베어링은 주로 지원하도록 설계되었습니다 방사형 하중 및 하중 전달 용량은 일반적으로 롤러와 경마장 사이의 접촉 면적이 더 크기 때문에 볼 베어링보다 일반적으로 높습니다. 원통형 롤러 베어링에서 하중 용량의 주요 특성은 다음과 같습니다.

• 방사형 하중 용량 : 원통형 롤러 베어링이 있습니다 더 높은 방사형 하중 용량 깊은 그루브 볼 베어링과 비교할 때. 이를 통해 중장비, 산업 기어 박스 및 모터 샤프트와 같은 고층 력이있는 응용 분야에 적합합니다.

• 축 방향 하중 용량 : 원통형 롤러 베어링이 있습니다 lower axial load capacity compared to angular contact ball bearings and deep groove ball bearings. While they can handle some axial load, they are better suited for applications where axial forces are not predominant.

로드 용량 비교 (예) :

C. 일반적인 응용 프로그램 (기어 박스, 중장기)

원통형 롤러 베어링은 일반적으로 다음과 같은 높은 방사형 부하 용량이 필요한 응용 분야에서 일반적으로 사용됩니다.

• 기어 박스 : 높은 방사형 하중 용량은 원통형 롤러 베어링이 기어 박스, 특히 기어를 통해 큰 하중이 전송되는 산업 기계에서 이상적입니다.
• 중장기 : 크레인, 건축 장비 및 광업 기계와 같은 응용 분야에서 원통형 롤러 베어링은 큰 방사형 하중을지지하는 데 사용됩니다.
• 전기 모터 : 속도 제한으로 인해 일반적으로 고속 모터에서는 사용되지 않지만 원통형 롤러 베어링은 무거운 부하를 처리하는 더 큰 산업 모터에 사용됩니다.
• 롤링 밀 :이 베어링은 방사형 하중을 운반 할 수있는 용량으로 인해 롤링 밀 및 기타 무거운 가공 장비와 같은 응용 분야에서 발견됩니다.

D. 장점 : 높은 방사형 부하 용량

원통형 롤러 베어링은 몇 가지 주요 장점을 제공합니다.

1. 높은 방사형 하중 용량 : 원통형 롤러를 사용하면 깊은 그루브 볼 베어링보다 훨씬 높은 방사형 하중을 지원할 수 있으므로 중복 적용에 이상적인 선택이됩니다.
2. 대형 운영에서 좋은 성능 : 산업 기계 및 대형 기계 장비와 같은 높은 하중 및 중간 정도의 속도와 관련된 응용 분야에 적합합니다.
3. 중공업 응용 분야에서 다재다능합니다 : 강력한 설계를 통해 원통형 롤러 베어링은 자동차, 건설, 광업 및 철강 제조를 포함한 광범위한 산업에서 사용할 수 있습니다.

E. 단점 : 볼 베어링에 비해 고속에 적합하지 않은 낮은 축 하중 용량

강한 하중 전달 용량에도 불구하고 원통형 롤러 베어링은 다음과 같습니다.

1. 낮은 축 하중 용량 : 약간의 축 하중을지지 할 수 있지만, 각도 접촉 베어링에 비해 축 하중 용량이 제한됩니다. 이로 인해 상당한 축 하중 처리가 필요한 응용 프로그램에는 적합하지 않습니다.
2. 속도 제한 : 원통형 롤러 베어링은 일반적으로 롤러가 볼 베어링에 비해 더 많은 마찰을 생성하기 때문에 고속 응용 분야에 적합하지 않습니다. 마찰력은 속도에 따라 증가하여 더 높은 회전 속도에서 열 발생 및 효율을 감소시킵니다.
3. 볼 베어링보다 작지 않습니다 : 롤러의 원통형 모양으로 인해 원통형 롤러 베어링은 깊은 그루브 볼 베어링보다 부피가 큰 경향이 있습니다. 이것은 공간 제한된 응용 분야에서 제한 될 수 있습니다.

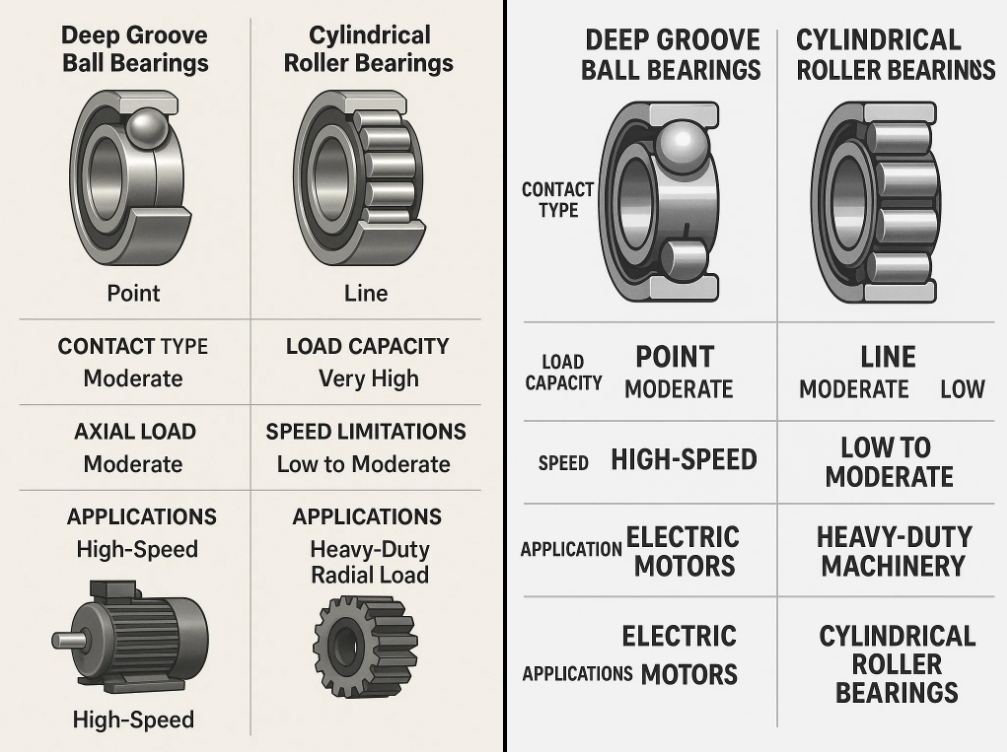

IV. 주요 차이점

A. 접촉 유형 (포인트 대 라인)

딥 그루브 볼 베어링과 원통형 롤러 베어링의 주요 차이점 중 하나는 롤링 요소와 레이스 웨이 사이의 접촉 유형입니다.

• 깊은 그루브 볼 베어링 : 공과 경마장 사이의 접촉은 포인트 연락처 . 이것은 공의 작은 지점 만 주어진 시간에 경마장에 닿는다는 것을 의미합니다. 이로 인해 마찰이 줄어들지 만 하중이 더 작은 영역에 분포되어 베어링의 하중 용량, 특히 더 무거운 방사형 하중에 대해 제한 할 수 있습니다.

• 원통형 롤러 베어링 대조적으로 원통형 롤러 베어링이 사용됩니다 라인 연락처 원통형 롤러와 경마장 사이. 이 더 큰 접촉 영역을 통해 베어링은 볼 베어링보다 훨씬 높은 방사형 하중을 처리 할 수 ​​있으므로 중단 적용에 이상적입니다.

B. 하중 용량 (방사형 및 축)

두 베어링의 하중 용량은 구조 설계로 인해 크게 다릅니다.

• 방사형 하중 용량 :

  • 깊은 그루브 볼 베어링 : 적당한 방사형 하중 용량. 이 베어링은 방사형 하중을 효율적으로 처리 할 수 ​​있지만 원통형 롤러 베어링에 비해 제한적입니다.
  • 원통형 롤러 베어링 : 롤러와 경마장 사이의 라인 접촉으로 인한 매우 높은 방사형 하중 용량. 이 설계를 통해 훨씬 더 큰 방사형 하중을 운반 할 수 있습니다.

• 축 방향 하중 용량 :

  • 깊은 그루브 볼 베어링 : 적당한 축 방향 하중 용량. 이 베어링은 방사형 및 축 하중을 모두 처리 할 수 ​​있지만 각도 접촉 베어링과 같은 특수 베어링 유형에 비해 축 하중을 처리하는 데 더 제한적입니다.
  • 원통형 롤러 베어링 : 낮은 축 하중 용량. 이러한 베어링은 일부 축 방향 하중을 지원할 수 있지만, 주요 강도는 방사형 하중 처리에있어 상당한 축 하중이 관련된 응용 분야에 적합하지 않습니다.

로드 용량 비교 (예) :

C. 속도 제한

속도 기능은 두 가지 베어링 유형의 또 다른 주요 차별화 요소입니다.

• 깊은 그루브 볼 베어링 :이 베어링은 고속 응용 프로그램을 위해 설계되었습니다. 공과 경마장 사이의 포인트 접촉으로 인해 마찰이 줄어들어 더 부드러운 회전과 더 빠른 속도가 가능합니다. 이로 인해 고속이 흔한 전기 모터와 같은 응용 프로그램에 적합합니다.

• 원통형 롤러 베어링 : 원통형 롤러 베어링은 무거운 하중을 처리 할 수 ​​있지만 일반적으로 고속 응용 프로그램에 적합하지 않습니다 . 롤러와 raceways 간의 라인 접촉은 볼 베어링에 비해 마찰이 발생하여 열 생성을 증가시키고 속도 기능을 제한합니다. 이 베어링은 일반적으로 무거운 방사형 하중이 더 널리 퍼져있는 낮은 속도 또는 중간 속도 응용 분야에서 사용됩니다.

D. 응용 프로그램

딥 그루브 볼 베어링 및 원통형 롤러 베어링의 주요 응용 분야는 각각의 하중 용량 및 속도 특성으로 인해 다릅니다.

• 깊은 그루브 볼 베어링 :

  • 일반적으로 사용됩니다 고속 전기 모터, 펌프, 팬 및 자동차 부품과 같은 응용 프로그램.
  • 방사형 및 중간 축하 하중이 모두 관련된 일반 기계 및 정밀 기기에 적합합니다.

• 원통형 롤러 베어링 :

  • 선호합니다 강력한 응용 프로그램 산업 기어 박스, 대형 모터, 풍력 터빈 및 건축 기계와 마찬가지로.
  • 일반적으로 포함되는 시스템에 사용됩니다 높은 방사형 하중 그러나 롤링 밀, 크러셔 및 광업 및 철강 산업의 대형 기계와 같은 낮은 속도.

응용 프로그램 요약 :

V. 사용시기

A. 깊은 그루브 볼 베어링을 선호하는 시나리오

딥 그루브 볼 베어링은 다양한 응용 분야에 적합한 다목적이며 널리 사용되는 베어링 유형입니다. 다음은 깊은 그루브 볼 베어링이 선호되는 선택 인 시나리오입니다.

1. 고속 응용 프로그램 : 애플리케이션에 고속 회전이 필요한 경우, 딥 그루브 볼 베어링은 마찰이 적고 열 발생량이 적은 고속으로 작동하는 능력으로 인해 이상적인 선택입니다. 일반적인 예는 다음과 같습니다.

   • 전기 모터
   • 팬
   • 전동 공구

2. 빛에서 중간 정도의 방사형 및 축 방향 하중 : 방사형 및 중간 축 방향 하중이 모두 존재하는 응용 분야에서, 깊은 그루브 볼 베어링은 두 가지 유형의 하중을 동시에지지 할 수 있기 때문에 뛰어납니다. 몇 가지 예는 다음과 같습니다.

   • 슬리퍼 (원심 분리기)
   • 컨베이어 시스템
   • 자동차 부품 (예 : 발전기, 휠 허브)

3. 유지 보수가 적습니다 Applications : 유지 보수가 낮은 경우 핵심 요건이되면 딥 그루브 볼 베어링은 먼지, 먼지 및 수분으로부터 보호하는 데 도움이되는 밀봉 또는 차폐 디자인으로 인해 훌륭한 선택입니다. 이것은 다음에 이상적입니다.

   • 가전 ​​제품 (예 : 세탁기, 냉장고)
   • HVAC 시스템
   • 산업 장비 최소한의 유지가 필요합니다

4. 소형 응용 프로그램 : 공간이 제한되면, 깊은 그루브 볼 베어링은 비교적 작고 컴팩트 한 디자인으로 인해 좋은 옵션입니다. 응용 프로그램에는 다음이 포함될 수 있습니다.

   • 작은 모터
   • 로봇 공학
   • 소형 기계 및 계측

B. 원통형 롤러 베어링을 선호하는 시나리오

무거운 방사형 하중이 일반적 인 상황에서 원통형 롤러 베어링이 선호되지만 속도는 주요 관심사가 아닙니다. 원통형 롤러 베어링이 뛰어난 일반적인 시나리오는 다음과 같습니다.

1. 무거운 방사형 하중 Applications : 응용 프로그램에 높은 방사형 하중을 견딜 수있는 베어링이 필요한 경우 원통형 롤러 베어링이 더 높은 하중 용량으로 인해 최상의 선택입니다. 일반적인 예는 다음과 같습니다.

   • 산업 기어 박스 (예 : 공장 또는 광업)
   • 건설 기계 (예 : 크레인, 굴삭기)
   • 롤러 and conveyor systems 중공업에서

2. 낮거나 중간 정도 Speed Applications : 원통형 롤러 베어링은 고속 작동의 한계없이 높은 방사형 하중 용량을 완전히 활용할 수있는 속도가 낮은 속도의 응용 프로그램에 적합합니다. 예는 다음과 같습니다.

   • 풍력 터빈
   • 무거운 모터
   • 대규모 산업 팬

3. 높은 충격 부하 상황 : 원통형 롤러 베어링은 베어링이 충격 하중 또는 고 충격적인 힘을받는 응용 분야에 적합합니다. 그들의 강력한 디자인을 통해 깊은 그루브 볼 베어링보다 그러한 힘을 더 잘 흡수 할 수 있습니다. 몇 가지 예는 다음과 같습니다.

   • 광업 장비
   • 금속 가공 기계
   • 철도 및 운송 시스템

4. 중장기 in Harsh Environments : 작동 조건에 높은 수준의 오염, 먼지 또는 먼지가 포함될 때, 원통형 롤러 베어링 (특히 밀봉 된 유형)은 중장비 및 산업 환경에 사용됩니다. 여기에는 다음이 포함됩니다.

   • 제철소
   • 굴삭기
   • 분쇄기 장비

시나리오의 빠른 비교 :

VI. 주요 차이점과 응용 프로그램

A. 주요 차이점과 응용 프로그램을 요약하십시오

마무리하려면 깊은 그루브 볼 베어링 그리고 원통형 롤러 베어링 :

• 설계 및 연락처 유형 :

  • 깊은 그루브 볼 베어링 공과 경마장 사이의 포인트 접촉을 사용하여 마찰이 낮아지고 고속으로 작동하는 능력이 있지만 적당한 부하 용량으로 작동합니다.
  • 원통형 롤러 베어링 원통형 롤러와 레이스 웨이 사이의 라인 접촉을 사용하여 훨씬 높은 방사형 하중을 지원하지만 속도 기능과 축 방향 하중 처리를 제한 할 수 있습니다.

• 로드 용량 :

  • 깊은 그루브 볼 베어링 방사형 및 축 방향 하중을 모두 처리하지만 적당한 하중 및 고속 응용 분야에 더 적합합니다.
  • 원통형 롤러 베어링 취급에 탁월합니다 높은 방사형 하중 그러나 상당한 축 하중 또는 고속 회전을 위해 설계되지 않았습니다.

• 속도 및 유지 보수 :

  • 깊은 그루브 볼 베어링 고속, 유지 보수가 적은 애플리케이션에 이상적이므로 전기 모터, 팬 및 가전 제품에 적합합니다.
  • 원통형 롤러 베어링 산업 기어 박스, 채굴 기계 및 대형 모터와 같이 방사형 부하 용량이 중요한 방사형 부하 용량이 중요한 중간 정도에서 중간 속도가 낮은 응용 프로그램에 더 적합합니다.

B. 최적의 성능을 위해 올바른 베어링을 선택하는 것의 중요성을 강조하십시오.

최적의 성능, 장수 및 기계 또는 장비의 신뢰성을 보장하는 데 올바른 베어링 유형을 선택하는 것이 중요합니다. 주어진 응용 프로그램에서 잘못된 베어링을 사용하면 조기 마모, 실패 및 비효율적 인 작동을 포함한 여러 문제로 이어질 수 있으며, 이는 궁극적으로 비용이 많이 드는 수리 및 다운 타임으로 이어질 수 있습니다.

예를 들어, 사용 깊은 그루브 볼 베어링 높은 방사형 하중이 널리 퍼져있는 중장비 산업 기계에서는 과부하, 과도한 열 및 조기 고장을 초래할 수 있습니다. 반면에, 사용 원통형 롤러 베어링 고속 응용 분야에서는 볼 베어링이 작동 할 수있는 속도를 처리하도록 설계되지 않았기 때문에 성능을 제한합니다.

이러한 문제를 피하려면 다음이 필수적입니다.

• 로드 요구 사항을 고려하십시오 (방사형 대 축 방향).
• 작동 속도를 설명합니다 그리고 the potential need for high-speed operation.
• 환경을 평가하십시오 베어링이 작동하는 (예 : 온도, 오염 등).
• 유지 보수 요구 사항을 고려합니다 그리고 bearing durability for long-term use.
